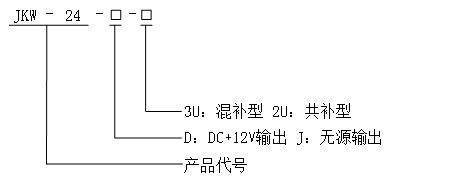

型號命名

功能特點

通用于400V系統所有補償場合，包括補償模式、濾波模式

可用于接觸器、晶閘管開關等投切控制

三相四線、兩相電壓一相電流取樣方式自主選擇

128*64點陣液晶屏幕全中文顯示

2-16次電壓、電流諧波檢測功能

過壓、欠壓、諧波越限等保護功能

RS485通訊，采用通用MODBUS協議

手動轉換功能

技術參數

測量精度  電壓≤±0.5%，電流≤±0.5%

有功功率     ≤±1.0%，無功功率≤±1.0%，功率因數≤±1.0%

取樣方式  三相四線、兩相兩線

取樣輸入電壓 AC220V、AC380V

取樣輸入電流 5A

取樣靈敏度  60mA

控制輸出  24路，DC12V，20mA/AC250V，5A

通訊   RS485

安裝方式  嵌入式

適用場合

通用于400V系統所有補償場合
